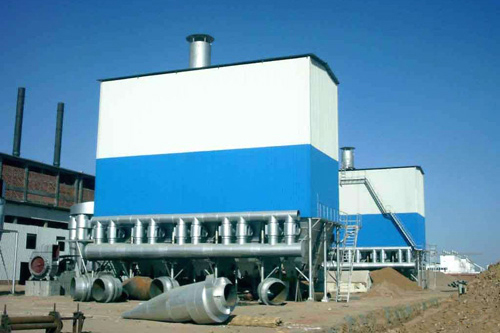

DDF大型袋式反吹除塵器主要由上箱體、中箱體、灰斗、進風均流管、支架濾袋及噴吹裝置、卸灰裝置等組成，廣泛應用于鋼廠、冶煉廠、水泥廠、炭黑廠、電站等企業冶煉、粉碎、篩分和燃燒所產生的煙塵凈化及回收。

DDF大型袋式反吹除塵器是保護操作者和人民身心健康，農作物的生長、機械設備的磨損、社會環境的污染和有用粉塵的回收利用降低成本的有效設備。

DDF大型袋式反吹除塵器于一九八六年六月經冶金工業部和機械工業部鑒定，評為八十年代末期同類產品中的產品。

DDF大型袋式反吹除塵器結構特征：

一、濾袋附塵不斷增加，阻力上升規定值時，即開始清灰。

二、DDF大型袋式反吹除塵器的清灰方式靠單室反吹風方式，反吹風時通過換向閥，關閉排風管，打開反吹風管，切斷單室的排風。

三、因?yàn)樵O(shè)備各室的進風管是相通的，而且都處于負壓狀態，因此由于鄰室的負壓抽吸作用，使氣流通過反吹風管被吸入濾袋室，透過濾袋，氣流由濾袋外側進入內側，經灰斗及該室的進風管而吸入鄰室排出，此時濾袋被吸癟。

四、濾袋內部的積塵隨之被抖落沉到降沉灰斗，完成了單室的清灰，其余室在清灰執行機構的控制下，進行同樣順序的清灰，除到固定值時，清灰停止。

DDF大型袋式反吹除塵器工作原理：

DDF大型袋式反吹除塵器分正壓式(又稱壓入式)和負壓式(又稱吸入式)，本說明書按負壓式介紹。

含塵氣體在負壓作用下，由各進風管進入灰斗，在進風口的部位設有阻流板，較粗的粉塵靠重力落入灰斗，細顆粒粉塵經除塵濾袋過濾，并吸附在除塵濾袋的內壁上，凈化后的氣體經凈氣室，通過設備頂部切換閥經排管吸入風機內，再經排氣筒排入大氣中。

DDF大型袋式反吹除塵器入口溫度729和734滌綸布耐溫<1500℃；經三代處理的玻璃纖維布耐溫<3000℃。除塵濾袋排列數1000M2的是在2W2的布置下的排數；3000-90000M2的是在2W4W2布置下的排數。1800M2的是在3W3的布置下的排數；10000m2的是在周?chē)ǖ赖牟贾孟碌呐艛?shù)。W表示檢修通道。

濾袋排列數1000M2的是在2W2的布置下的排數;3000-90000M2的是在2W4W2布置下的排數。1800M2的是在3W3的布置下的排數；10000m2的是在周?chē)ǖ赖牟贾孟碌呐艛?shù)。W表示檢修通道。

入口溫度729和734滌綸布耐溫＜1500℃；經三代處理的玻璃纖維布耐溫＜3000℃。

DDF大型反吹布袋除塵器分正壓式（又稱壓入式）和負壓式（又稱吸入式），本說明書按負壓式介紹。

含塵氣體在負壓作用下，由進風管進入下灰斗，在進風口的正面設有阻流板，較粗的粉塵靠碰擊和重力落入灰斗，細顆粒粉塵經濾袋過濾后，吸附在濾袋的內壁上，凈化后的氣體經袋濾室，通過設備頂部切換閥經排管吸入風機內，再經排氣筒排入大氣中。

濾袋附塵不斷增加，阻力上升規定值時，即開始清灰。設備的清灰方式靠單室反吹風方式，反吹風時通過換向閥，關閉排風管，打開反吹風管，切斷單室的排風。因?yàn)樵O(shè)備各室的進風管是相通的，而且都處于負壓狀態，因此由于鄰室的負壓抽吸作用。使氣流通過反吹風管被吸入濾袋室，透過濾袋，氣流由濾袋外側進入內側，經灰斗及該室的進風管而吸入鄰室排出，此時濾袋被吸癟。濾袋內部的積塵隨之被抖落沉到降沉灰斗，完成了單室的清灰，其余室在清灰執行機構的控制下，進行同樣順序的清灰，除到一定值時，清灰停止。

DDF大型袋式反吹除塵器技術參數表：
